Sơ Đồ Hệ Thống Lọc Nước Giếng Khoan: Hướng Dẫn Lắp Đặt Chi Tiết

　Sơ đồ lọc nước giếng khoan là bản vẽ thể hiện cấu trúc, trình tự kết nối các thiết bị trong hệ thống xử lý nước giếng khoan, bao gồm máy bơm, cột lọc, thứ tự sắp xếp vật liệu lọc, van điều khiển, đường ống và bể chứa. Có 4 loại sơ đồ phổ biến cho hộ gia đình: sơ đồ 1 cột, 2 cột, 3 cột và đa tầng, phân loại theo mức độ ô nhiễm nguồn nước và công suất sử dụng.

　Để thiết kế và lắp đặt hệ thống lọc nước giếng khoan, bạn cần thực hiện 5 bước: xét nghiệm nước nguồn, chọn sơ đồ phù hợp, tính toán công suất cùng vật liệu lọc, thi công lắp đặt theo sơ đồ, chạy thử và kiểm tra chất lượng nước đầu ra. Mỗi bước đều có lưu ý kỹ thuật mà người không chuyên có thể tự thực hiện hoặc giám sát thợ thi công.

　Các giải pháp lọc nước giếng khoan ngày càng đa dạng về cấu hình, chi phí dao động từ 5 triệu đến 45 triệu đồng tùy mức độ ô nhiễm. Công nghệ vật liệu lọc mới như hạt Birm, cát mangan tổng hợp và than hoạt tính gáo dừa giúp tăng hiệu suất xử lý lên 95-99% đối với sắt, mangan và phèn. Bài viết dưới đây hướng dẫn chi tiết từng loại sơ đồ, quy trình thiết kế và các bước lắp đặt cụ thể.

Sơ đồ lọc nước giếng khoan là gì, gồm những thành phần nào?

　Sơ đồ lọc nước giếng khoan là bản vẽ mô tả trình tự kết nối từ máy bơm đầu vào đến bể chứa nước sạch đầu ra, gồm 7 thành phần chính. Để hiểu rõ bản chất và vai trò của sơ đồ này, cần phân tích cấu trúc hệ thống và nguyên lý hoạt động.

　Sơ đồ đóng vai trò "bản thiết kế nền tảng" giúp hộ gia đình, thợ lắp đặt và kỹ sư môi trường hình dung toàn bộ hệ thống, làm cơ sở thiết kế, thi công và bảo trì đúng cách. Đối với hộ gia đình dùng nước giếng khoan, sơ đồ lọc nước là công cụ không thể thiếu vì nước ngầm thường chứa nhiều tạp chất như sắt, mangan, phèn, asen cần xử lý qua nhiều giai đoạn.

　Theo Quy chuẩn kỹ thuật quốc gia QCVN 02:2009/BYT của Bộ Y tế, nước sinh hoạt phải đáp ứng các chỉ tiêu về hàm lượng sắt (≤ 0.5 mg/L), mangan (≤ 0.5 mg/L), pH (6.0 - 8.5) cùng nhiều thông số khác. Thiết kế sơ đồ lọc đúng cách là bước đầu tiên để đạt các tiêu chuẩn này.

Hệ thống lọc nước giếng khoan gồm những thành phần nào?

　Hệ thống lọc nước giếng khoan gồm 7 thành phần chính: máy bơm giếng, bể hoặc tháp oxy hóa, cột lọc thô, cột lọc tinh, vật liệu lọc chuyên dụng, van điều khiển cùng đường ống, và bể chứa nước sạch. Để nắm rõ chức năng từng thành phần trong sơ đồ lọc nước giếng khoan, bảng dưới đây tổng hợp vai trò và đặc điểm kỹ thuật của 7 bộ phận cốt lõi.

　♦ Máy bơm giếng đóng vai trò đưa nước từ tầng ngầm lên bề mặt. Bạn nên chọn bơm công suất phù hợp với độ sâu giếng và lưu lượng sử dụng: từ 250W cho giếng nông (dưới 30m) đến 750W cho giếng sâu (trên 50m).

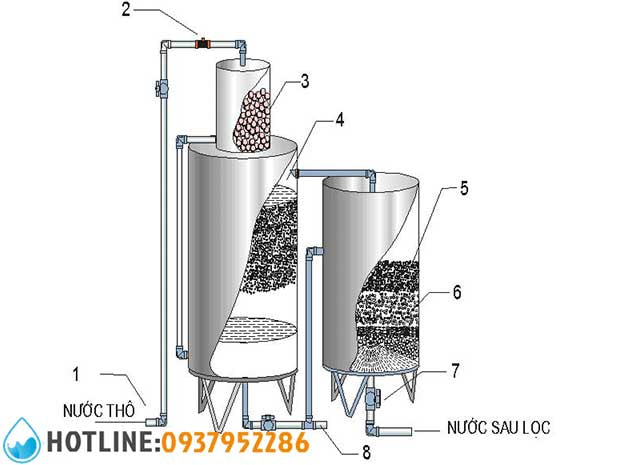

　♦ Bể lắng hoặc tháp oxy hóa tiếp nhận nước sau bơm, phun qua giàn mưa hoặc trộn hóa chất oxy hóa (Chlorine, KMnO₄) nhằm chuyển Fe²⁺ thành Fe³⁺ dạng kết tủa dễ lọc bỏ. Nước tiếp tục chảy qua cột lọc thô chứa cát thạch anh và sỏi đỡ để giữ cặn thô, rồi đến cột lọc tinh chứa than hoạt tính và hạt Birm để xử lý sâu hơn.

　♦ Vật liệu lọc quyết định hiệu quả xử lý: cát mangan chuyên xử lý sắt và mangan, than hoạt tính gáo dừa khử mùi và hấp phụ chất hữu cơ, hạt Birm xúc tác oxy hóa sắt hiệu suất cao. Nước sạch sau lọc được lưu trong bể chứa inox hoặc nhựa PE phục vụ sinh hoạt hàng ngày.

Nguyên lý hoạt động của hệ thống lọc nước giếng khoan như thế nào?

　Hệ thống lọc nước giếng khoan vận hành dựa trên 3 cơ chế: oxy hóa, lọc cơ học và lọc hấp phụ, tuần tự qua 5 giai đoạn từ bơm nước lên đến nước sạch đầu ra. Để hiểu rõ quy trình vận hành, dưới đây là trình tự 5 giai đoạn xử lý nước giếng khoan trong hệ thống lọc tiêu chuẩn.

　♦ Giai đoạn 1, Bơm nước lên: Máy bơm hút nước từ tầng ngầm chứa hàm lượng sắt, mangan, phèn cao ở dạng hòa tan (Fe²⁺, Mn²⁺), có thể kèm khí H₂S gây mùi tanh.

　♦ Giai đoạn 2, Oxy hóa: Nước phun qua giàn mưa hoặc tháp oxy hóa tiếp xúc không khí, Fe²⁺ chuyển thành Fe³⁺ (kết tủa nâu đỏ), Mn²⁺ thành MnO₂ (kết tủa đen). Nguồn nước ô nhiễm nặng có thể châm thêm Chlorine hoặc KMnO₄ để tăng hiệu suất.

　♦ Giai đoạn 3, Lắng: Nước dẫn vào bể lắng hoặc phần dưới tháp oxy hóa, các hạt kết tủa lớn lắng xuống đáy nhờ trọng lực, giảm tải cho tầng lọc phía sau.

　♦ Giai đoạn 4, Lọc thô và lọc tinh: Nước chảy qua cột lọc thô (cát thạch anh, sỏi đỡ) loại bỏ cặn lơ lửng, sau đó qua cột lọc tinh (than hoạt tính, hạt Birm, Manganese Greensand) hấp phụ chất hữu cơ, mùi, màu, xúc tác oxy hóa sắt và mangan còn sót nồng độ thấp.

　♦ Giai đoạn 5, Nước sạch đầu ra: Nước đạt tiêu chuẩn sinh hoạt, hàm lượng sắt giảm dưới 0.3 mg/L, mangan dưới 0.1 mg/L, pH ổn định khoảng 6.5-8.5, được dẫn vào bể chứa nước sạch.

　Theo nghiên cứu của Viện Khoa học và Công nghệ Môi trường, Đại học Bách khoa Hà Nội (2023), hệ thống lọc nước giếng khoan kết hợp oxy hóa tự nhiên và lọc hấp phụ loại bỏ 95-99% sắt và 90-95% mangan trong nước ngầm, đáp ứng đầy đủ QCVN 02:2009/BYT về nước sinh hoạt.

Có những loại sơ đồ lọc nước giếng khoan nào phổ biến cho hộ gia đình?

　Có 4 loại sơ đồ lọc nước giếng khoan phổ biến: sơ đồ 1 cột lọc, 2 cột lọc, 3 cột lọc và đa tầng, phân loại theo số cột lọc, mức ô nhiễm và công suất sử dụng. Việc lựa chọn phụ thuộc trực tiếp vào kết quả xét nghiệm nước và quy mô gia đình.

　Với nguồn nước ô nhiễm nhẹ (sắt dưới 5 mg/L) chỉ cần sơ đồ 1-2 cột, trong khi nước nhiễm nặng (sắt trên 10 mg/L kèm mangan, asen) đòi hỏi sơ đồ 3 cột hoặc đa tầng. Quy mô gia đình và lưu lượng nước sử dụng hàng ngày cũng là tiêu chí quan trọng xác định cấu hình phù hợp.

Sơ đồ lọc nước nhiễm phèn/sắt khác gì sơ đồ lọc nước nhiễm đá vôi?

　Sơ đồ lọc nước nhiễm phèn/sắt ưu tiên cơ chế oxy hóa kết tủa với cát mangan và hạt Birm, còn sơ đồ lọc nước nhiễm đá vôi tập trung trao đổi ion và làm mềm nước bằng nhựa Resin. Sự khác biệt này xuất phát từ bản chất hóa học hoàn toàn khác nhau giữa hai loại ô nhiễm. Nước nhiễm phèn/sắt chứa ion Fe²⁺, Mn²⁺ cần oxy hóa thành dạng kết tủa rồi lọc bỏ, trong khi nước nhiễm đá vôi chứa Ca²⁺ và Mg²⁺ cao (độ cứng lớn), cần xử lý bằng trao đổi ion.

　Bảng so sánh 6 tiêu chí quan trọng sơ đồ lọc nước nhiễm phèn/sắt và nhiễm đá vôi giúp bạn xác định đúng cấu hình theo loại ô nhiễm nguồn nước gia đình, cơ chế xử lý đến chi phí đầu tư.

　Sơ đồ lọc nước nhiễm phèn/sắt luôn yêu cầu tháp oxy hóa hoặc giàn mưa đầu hệ thống để chuyển ion sắt hòa tan sang dạng kết tủa. Nước sau đó đi qua cột lọc chứa cát mangan hoặc hạt Birm giữ lại kết tủa và tiếp tục xúc tác oxy hóa phần sắt, mangan còn sót.

　Sơ đồ lọc nước nhiễm đá vôi không cần tháp oxy hóa mà thay bằng cột làm mềm chứa nhựa Resin. Nhựa Resin hoạt động theo cơ chế trao đổi ion, hút Ca²⁺ và Mg²⁺ rồi nhả Na⁺, giảm độ cứng đáng kể. Nhựa Resin cần hoàn nguyên định kỳ bằng dung dịch muối NaCl, tạo chi phí vận hành cao hơn hệ thống lọc phèn/sắt.

　Lưu ý: Nhiều vùng tại Việt Nam, đặc biệt Đồng bằng sông Cửu Long và ven biển miền Trung, nguồn nước giếng khoan bị nhiễm cả phèn/sắt lẫn đá vôi. Trường hợp này, sơ đồ lọc cần kết hợp cả hai cơ chế, thường dùng cấu hình 3 cột trở lên.

Sơ đồ lọc nước giếng khoan 1 cột, 2 cột và 3 cột: loại nào phù hợp cho hộ gia đình?

　Sơ đồ 1 cột phù hợp nước ô nhiễm nhẹ với gia đình 2-3 người, sơ đồ 2 cột tối ưu cho ô nhiễm trung bình với 4-6 người, sơ đồ 3 cột dành cho nước ô nhiễm nặng hoặc gia đình trên 6 người. Để chọn đúng cấu hình, bạn cần xem xét đồng thời mức độ ô nhiễm nguồn nước (theo kết quả xét nghiệm), quy mô gia đình và ngân sách đầu tư. Dưới đây là phân tích từng loại sơ đồ.

Sơ đồ 1 cột lọc:

　Cấu hình: Bơm → bể lắng/Tháp oxy hóa → 1 cột lọc tổng hợp (cát thạch anh + than hoạt tính) → Bể chứa

　♦ Chi phí: 5 - 7 triệu đồng, lắp đặt đơn giản, tiết kiệm diện tích

　♦ Hạn chế: Hiệu suất xử lý giới hạn, chỉ phù hợp nước nhiễm sắt dưới 5 mg/L

　♦ Phù hợp: Gia đình 2-3 người, diện tích lắp đặt hạn chế, lưu lượng 0.5-1 m³/h

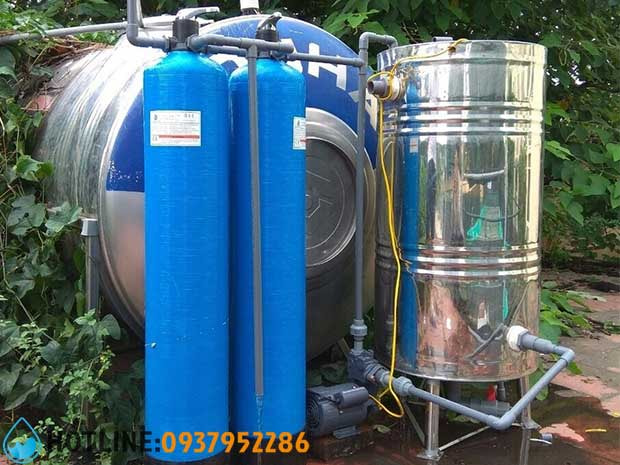

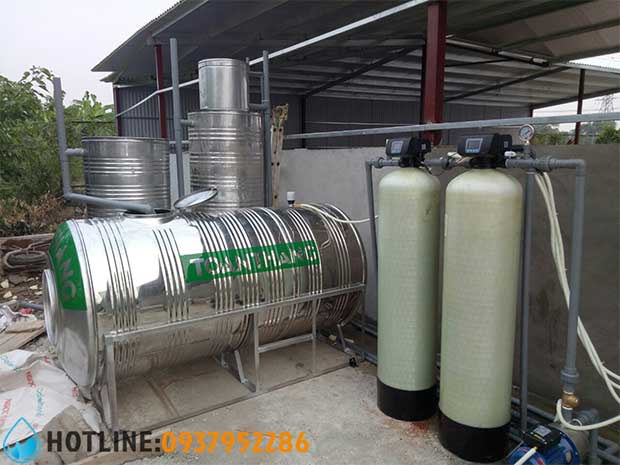

Sơ đồ 2 cột lọc:

　Cấu hình: Bơm → Bể lắng/Tháp oxy hóa → Cột lọc thô (cát mangan + sỏi đỡ) → Cột lọc tinh (than hoạt tính + hạt Birm) → Bể chứa

　♦ Chi phí: 8 - 15 triệu đồng, cân bằng tốt giữa chi phí và hiệu suất

　♦ Xử lý được: Sắt 5-15 mg/L, mangan dưới 3 mg/L, hiệu suất 90-95%

　♦ Phù hợp: Gia đình 4-6 người, lựa chọn phổ biến nhất, lưu lượng 1-2 m³/h

Sơ đồ 3 cột lọc:

　Cấu hình: Bơm → Tháp oxy hóa + châm hóa chất → Cột lọc thô → Cột lọc sắt/mangan chuyên dụng → Cột lọc tinh (than hoạt tính) → Bể chứa

　♦ Chi phí: 15 - 30 triệu đồng, hiệu suất 95-99%, xử lý sắt trên 15 mg/L, mangan trên 3 mg/L

　♦ Hạn chế: Chi phí đầu tư cao, cần diện tích rộng (1.5-2.5 m²), bảo trì phức tạp

　♦ Phù hợp: Gia đình trên 6 người, nước ô nhiễm nặng, lưu lượng 2-4 m³/h

Bảng tổng hợp so sánh 3 loại sơ đồ hệ thống lọc nước giếng khoan giúp bạn đối chiếu nhanh 7 tiêu chí quan trọng để chọn cấu hình phù hợp nhất cho gia đình.

　Đối với đa số hộ gia đình Việt Nam có 4-6 thành viên, sơ đồ 2 cột lọc là lựa chọn tối ưu xét trên tỷ lệ chi phí/hiệu quả. Nếu kết quả xét nghiệm cho thấy sắt vượt 15 mg/L hoặc nhiễm Asen, bạn nên đầu tư sơ đồ 3 cột để đảm bảo an toàn sức khỏe.

　Theo khảo sát của Trung tâm Quy hoạch và Điều tra tài nguyên nước quốc gia (2024), khoảng 65% hộ gia đình sử dụng giếng khoan tại Đồng bằng sông Hồng và Đồng bằng sông Cửu Long chọn sơ đồ 2 cột lọc, 25% sử dụng sơ đồ 3 cột và 10% còn lại dùng sơ đồ 1 cột hoặc đa tầng.

Cách làm bể lọc nước giếng khoan gồm những bước nào?

　Các bước làm bể lọc nước giếng khoan cho hộ gia đình gồm 3 bước: xét nghiệm nước xác định thành phần ô nhiễm, tính toán công suất theo nhu cầu sử dụng, và chọn vật liệu lọc phù hợp kết quả xét nghiệm.

　Quy trình thiết kế quyết định hiệu quả lọc nước của toàn bộ hệ thống. Sơ đồ thiết kế đúng giúp loại bỏ triệt để tạp chất trong nước giếng khoan, ngược lại, thiết kế sai khiến nước đầu ra không đạt chuẩn hoặc hệ thống nhanh hỏng. Bước xét nghiệm nước trước khi thiết kế là bắt buộc mà nhiều hộ gia đình thường bỏ qua, dẫn đến lựa chọn sai cấu hình và lãng phí chi phí.

Xét nghiệm nước giếng khoan cần kiểm tra những chỉ tiêu nào?

　Xét nghiệm nước giếng khoan cần kiểm tra tối thiểu 8 chỉ tiêu: pH, sắt (Fe), mangan (Mn), asen (As), độ cứng, amoni (NH₄⁺), vi khuẩn Coliform và tổng chất rắn hòa tan (TDS). Kết quả xét nghiệm chính là "bản đồ" xác định chính xác loại sơ đồ lọc phù hợp. Bảng dưới đây tổng hợp 8 chỉ tiêu cùng giới hạn cho phép theo QCVN 02:2009/BYT, giúp bạn đối chiếu nhanh khi nhận kết quả xét nghiệm từ phòng thí nghiệm.

Hướng dẫn lấy mẫu nước xét nghiệm đúng cách:

　♦ Bước 1: Xả nước giếng chảy liên tục 5-10 phút trước khi lấy mẫu, loại bỏ nước tù đọng trong đường ống

　♦ Bước 2: Dùng chai nhựa PE hoặc chai thủy tinh sạch (1-2 lít) đã tráng bằng chính nước giếng cần xét nghiệm

　♦ Bước 3: Đổ đầy chai, không để bọt khí, đậy nắp kín

　♦ Bước 4: Dán nhãn ghi rõ ngày giờ lấy mẫu, vị trí giếng, độ sâu giếng

　♦ Bước 5: Gửi mẫu đến phòng xét nghiệm trong vòng 24 giờ, bảo quản mát (4-10°C)

　Bạn có thể gửi mẫu đến các cơ sơ như viện Pasteur, Viện Quates 3, Trung tâm Kỹ Thuật Tiêu Chuẩn Đo Lường Chất Lượng của các tỉnh/thành phố, Trung tâm Y tế dự phòng quận/huyện, Viện Sức Khỏe Nghề Nghiệp và Môi Trường, hoặc các phòng xét nghiệm tư nhân được công nhận ISO 17025. Chi phí xét nghiệm dao động 800.000 đến 3.500.000 đồng tùy số chỉ tiêu kiểm tra.

Cách đọc kết quả xét nghiệm để xác định sơ đồ lọc phù hợp:

　♦ Sắt dưới 5 mg/L, không nhiễm mangan và asen → Sơ đồ 1 cột lọc

　♦ Sắt 5-15 mg/L, mangan dưới 3 mg/L → Sơ đồ 2 cột lọc

　♦ Sắt trên 15 mg/L, mangan trên 3 mg/L hoặc nhiễm asen → Sơ đồ 3 cột lọc

　♦ Độ cứng trên 350 mg CaCO₃/L → Bổ sung cột làm mềm nước Resin

　♦ TDS trên 1200 mg/L → Cân nhắc bổ sung màng lọc RO cho nước uống

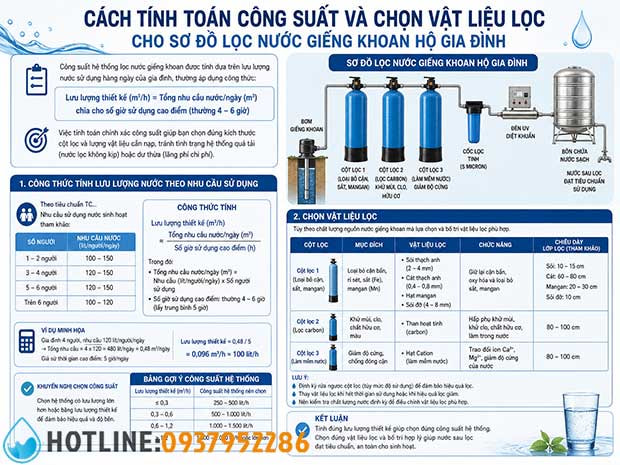

Cách tính toán công suất và chọn vật liệu lọc cho hệ thống lọc nước giếng khoan?

　Công suất hệ thống tính theo công thức: Lưu lượng thiết kế (m³/h) = Tổng nhu cầu nước/ngày (m³) chia cho số giờ sử dụng cao điểm (thường 4-6 giờ). Việc tính toán chính xác công suất giúp chọn đúng kích thước cột lọc và lượng vật liệu cần nạp, tránh hệ thống quá tải hoặc dư thừa lãng phí chi phí.

Theo tiêu chuẩn TCXDVN 33:2006, nhu cầu nước sinh hoạt trung bình mỗi người là 120-150 lít/ngày. Dựa trên con số này:

　♦ Gia đình 4 người: 4 x 150 = 600 lít/ngày = 0.6 m³/ngày → Lưu lượng thiết kế = 0.15 m³/h (chọn hệ thống tối thiểu 0.5 m³/h để dự phòng)

　♦ Gia đình 6 người: 6 x 150 = 900 lít/ngày = 0.9 m³/ngày → Lưu lượng thiết kế = 0.225 m³/h (chọn hệ thống 1 m³/h)

　♦ Gia đình 8 người trở lên: 8 x 150 = 1200 lít/ngày = 1.2 m³/ngày → Lưu lượng thiết kế = 0.3 m³/h (chọn hệ thống 1.5-2 m³/h)

Bảng hướng dẫn chọn kích thước cột lọc và vật liệu lọc theo kết quả xét nghiệm nước giếng khoan, giúp bạn xác định chính xác thông số kỹ thuật khi mua thiết bị.

Tuổi thọ vật liệu và chu kỳ thay thế ảnh hưởng trực tiếp đến chi phí vận hành dài hạn:

　♦ Cát thạch anh: 3-5 năm, chi phí thay thế 50.000-80.000 đồng/kg

　♦ Cát mangan: 2-3 năm, chi phí 60.000-100.000 đồng/kg

　♦ Than hoạt tính gáo dừa: 12-18 tháng, chi phí 30.000-50.000 đồng/kg

　♦ Hạt Birm: 3-5 năm, chi phí 150.000-250.000 đồng/kg

　♦ Manganese Greensand: 4-6 năm, chi phí 200.000-350.000 đồng/kg

　♦ Nhựa Resin: 3-5 năm (có hoàn nguyên định kỳ), chi phí 100.000-180.000 đồng/lít

Tuổi thọ thực tế phụ thuộc mức độ ô nhiễm nguồn nước và tần suất xả rửa ngược. Nguồn nước ô nhiễm nặng khiến vật liệu bão hòa nhanh hơn, cần thay thế sớm hơn thông số trên.

Hướng dẫn lắp đặt hệ thống lọc nước giếng khoan theo sơ đồ gồm những bước nào?

　Quy trình lắp đặt gồm 6 bước: chuẩn bị dụng cụ và vật tư, lắp khung đỡ, đặt cột lọc và nạp vật liệu, đấu nối van và đường ống, kết nối bể chứa, chạy thử và kiểm tra toàn hệ thống.

　Quy trình này giúp hộ gia đình tự thực hiện hoặc giám sát thợ thi công hiệu quả. Trước khi bắt đầu, cần chuẩn bị đầy đủ dụng cụ và vật tư.

Danh sách dụng cụ cần thiết:

　♦ Máy khoan, mũi khoan sắt và bê tông

　♦ Cưa sắt hoặc máy cắt ống

　♦ Kìm, mỏ lết, cờ lê các cỡ

　♦ Thước đo, bút đánh dấu, thước thủy (ni-vô)

　♦ Keo dán ống PVC, băng keo lụa chống rò

Danh sách vật tư cần chuẩn bị:

　♦ Cột lọc composite hoặc inox (theo kích thước đã tính toán)

　♦ Vật liệu lọc (theo bảng hướng dẫn ở phần thiết kế)

　♦ Ống PVC D21 hoặc D27 (tùy công suất)

　♦ Van 3 ngả, van 1 chiều, van xả đáy

　♦ Co nối, T nối, măng-sông các loại

　♦ Gioăng cao su, keo silicon

　♦ Khung đỡ sắt hoặc inox

　♦ Bể chứa nước sạch (inox 304 hoặc nhựa PE)

Các bước lắp đặt cột lọc và đấu nối đường ống như thế nào?

　Lắp đặt cột lọc và đấu nối đường ống thực hiện tuần tự 6 bước: lắp khung đỡ, đặt cột lọc lên khung, nạp vật liệu theo thứ tự, lắp van điều khiển, kết nối đường ống vào/ra, kết nối bể chứa nước sạch.

　Dưới đây là hướng dẫn chi tiết từng bước thi công chính xác theo sơ đồ đã thiết kế.

　♦ Bước 1: Lắp khung đỡ cột lọc. Đặt khung đỡ tại vị trí gần giếng khoan, nền bê tông phẳng, có mái che. Sử dụng thước thủy cân bằng khung đỡ, đảm bảo thẳng đứng hoàn toàn. Cố định khung vào nền bằng bulong nở hoặc tắc kê. Khoảng cách giữa các cột lọc nên từ 15-20cm để thuận tiện bảo trì và thay vật liệu sau này.

　♦ Bước 2: Đặt cột lọc lên khung đỡ. Đặt cột theo đúng thứ tự trong sơ đồ: cột lọc thô ở vị trí đầu tiên (gần tháp oxy hóa), cột lọc tinh tiếp theo. Kiểm tra phễu lọc đáy (underdrain) đã lắp chặt bên trong cột trước khi nạp vật liệu. Đảm bảo ống trung tâm (riser tube) thẳng đứng và khớp với van điều khiển phía trên.

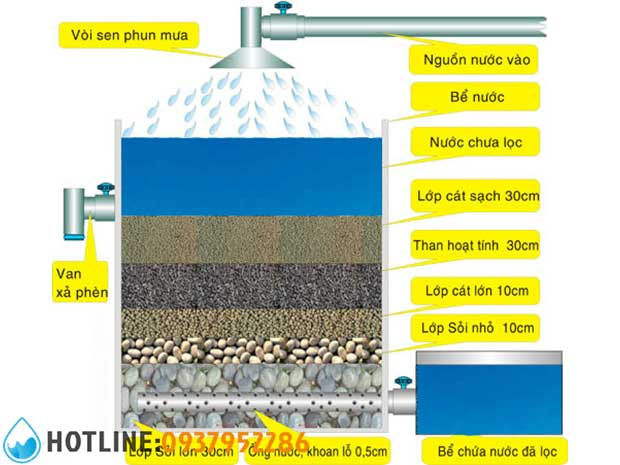

　♦ Bước 3: Nạp vật liệu lọc theo thứ tự. Nạp vật liệu theo nguyên tắc từ dưới lên trên, hạt lớn ở dưới, hạt nhỏ ở trên:

　　• Lớp 1 (đáy): Sỏi đỡ cỡ 10-20mm, dày 10-15cm, đỡ vật liệu và phân phối đều dòng nước

　　• Lớp 2: Sỏi đỡ cỡ 5-10mm, dày 5-10cm

　　• Lớp 3: Cát thạch anh hoặc cát mangan, dày 40-60cm (tùy kích thước cột)

　　• Lớp 4 (trên cùng): Than hoạt tính hoặc hạt Birm, dày 30-40cm

　Trước khi nạp, ngâm vật liệu lọc trong nước sạch 2-4 giờ để loại bỏ bụi mịn. Đổ đầy nước vào cột trước khi nạp vật liệu để tránh tạo bọt khí trong lớp lọc.

　♦ Bước 4: Lắp van điều khiển. Lắp van (manual hoặc tự động) lên đầu cột lọc. Siết chặt bằng tay rồi dùng mỏ lết vặn thêm 1/4 vòng, không siết quá chặt tránh nứt cổ cột. Kiểm tra gioăng cao su giữa van và cột đã nằm đúng rãnh.

　♦ Bước 5: Kết nối đường ống vào/ra. Dùng ống PVC hoặc PPR đấu nối theo sơ đồ:

　　• Ống từ tháp oxy hóa → đầu vào (inlet) cột lọc thô

　　• Ống từ đầu ra (outlet) cột lọc thô → đầu vào cột lọc tinh

　　• Ống từ đầu ra cột lọc tinh → bể chứa nước sạch

　　• Ống xả rửa ngược từ van điều khiển → cống thoát nước

　Ống dẫn nước cần độ dốc tối thiểu 1-2% theo hướng chảy để tránh ứ đọng. Bôi keo dán PVC chuyên dụng đều 2 lớp tại mọi mối nối, chờ khô 30 phút trước khi bơm nước. Tại mối nối ren, quấn 5-7 vòng băng keo lụa theo chiều kim đồng hồ.

　♦ Bước 6: Kết nối bể chứa nước sạch. Đấu ống từ đầu ra cột lọc cuối cùng vào bể chứa. Lắp van phao tự động trong bể ngắt nước khi đầy. Bố trí ống xả tràn và ống xả đáy cho bể chứa.

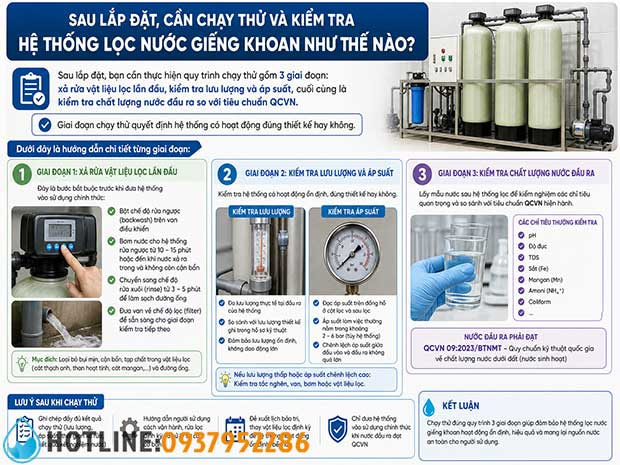

Sau lắp đặt, cần chạy thử và kiểm tra hệ thống lọc nước giếng khoan như thế nào?

　　• Chạy thử gồm 3 giai đoạn: xả rửa vật liệu lọc lần đầu, kiểm tra lưu lượng và áp suất, kiểm tra chất lượng nước đầu ra so với tiêu chuẩn QCVN.

　　• Sau lắp đặt, cần chạy thử và kiểm tra hệ thống lọc nước giếng khoan như thế nào?

　　• Giai đoạn chạy thử quyết định hệ thống có hoạt động đúng thiết kế hay không. Dưới đây là hướng dẫn chi tiết từng giai đoạn.

　♦ Giai đoạn 1: Xả rửa vật liệu lọc lần đầu. Bắt buộc thực hiện trước khi đưa hệ thống vào sử dụng chính thức:

　　• Bật chế độ rửa ngược (backwash) trên van điều khiển

　　• Bơm nước chạy ngược từ dưới lên với lưu lượng gấp 1.5-2 lần lưu lượng lọc thông thường

　　• Xả rửa liên tục 30-45 phút cho đến khi nước xả trong, không đục hoặc có màu đen

　　• Lặp lại cho từng cột lọc

　　• Chuyển van về chế độ lọc (service), xả bỏ nước lọc 15-20 phút đầu tiên

　♦ Giai đoạn 2: Kiểm tra lưu lượng và áp suất.

　　• Đo lưu lượng đầu ra bằng cách hứng nước vào xô có đánh dấu thể tích, đếm thời gian, lưu lượng phải đạt tối thiểu 80% công suất thiết kế

　　• Kiểm tra áp suất tại điểm đấu nối bằng đồng hồ đo áp hoặc quan sát lực phun nước

　　• Kiểm tra toàn bộ mối nối, van, gioăng xem có rò rỉ không, đặc biệt mối nối ren và đầu nối van điều khiển

　　• Phát hiện rò rỉ: tắt bơm ngay, tháo mối nối, bổ sung keo dán hoặc băng keo lụa rồi lắp lại

　♦ Giai đoạn 3: Kiểm tra chất lượng nước đầu ra.

　　• Sau khi hệ thống chạy ổn định 24-48 giờ, lấy mẫu nước đầu ra gửi xét nghiệm

　　• So sánh kết quả với QCVN 02:2009/BYT (nước sinh hoạt) hoặc QCVN 01-1:2018/BYT (nước ăn uống)

　　• Kiểm tra nhanh bằng mắt: nước phải trong, không màu vàng/nâu, không mùi tanh hoặc mùi trứng thối

　　• Nước chưa đạt chuẩn: kiểm tra lại thứ tự vật liệu, tăng thời gian xả rửa, hoặc bổ sung thêm cột lọc

　Bảng lỗi thường gặp khi lắp đặt hệ thống lọc nước giếng khoan tổng hợp 6 sự cố phổ biến cùng nguyên nhân và cách khắc phục, giúp bạn tự xử lý mà không cần gọi thợ.

Bảng chi phí lắp đặt hệ thống lọc nước giếng khoan hoàn chỉnh tổng hợp giá từng hạng mục theo 3 cấu hình, giúp bạn dự trù ngân sách chính xác trước khi thi công.

　Bảng chi phí lắp đặt hệ thống lọc nước giếng khoan trên chỉ mang tính tham khảo, giá thực tế sẽ dao động tùy khu vực, thương hiệu thiết bị và mức độ phức tạp của công trình. nếu bạn có thể tự lắp đặt hệ thống lọc nước giếng khoan thì có thể tiết kiệm 500.000 đến 2.000.000 đồng nhân công, với điều kiện phải có kiến thức kỹ thuật cơ bản.

　Theo khảo sát của Hội Cấp thoát nước Việt Nam (đầu năm 2025), chi phí lắp đặt hệ thống lọc nước giếng khoan cho hộ gia đình tăng trung bình 8-12% so với năm 2023, chủ yếu do giá vật liệu lọc nhập khẩu (Birm, Manganese Greensand) và giá inox 304 tăng. Các giải pháp dùng vật liệu sản xuất trong nước như cát mangan Việt Nam và than hoạt tính gáo dừa vẫn giữ giá ổn định, giúp hộ gia đình có thêm lựa chọn tiết kiệm.

Sơ đồ lọc nước giếng khoan khác gì so với sơ đồ lọc nước máy thành phố?

　Sơ đồ hệ thống lọc nước giếng khoan phức tạp hơn sơ đồ lọc nước máy vì nước giếng chứa nhiều kim loại nặng cần oxy hóa bắt buộc, trong khi nước máy đã qua xử lý sơ bộ chỉ cần lọc tinh và khử Chlorine dư. Sự khác biệt cốt lõi nằm ở đặc tính nguồn nước đầu vào. Nước giếng khoan là nguồn nước thô chưa qua xử lý, chứa hàm lượng khoáng chất và kim loại cao do tiếp xúc trực tiếp với các tầng địa chất. Nước máy thành phố đã được nhà máy xử lý qua keo tụ, lắng, lọc và khử trùng bằng Chlorine trước khi cấp vào đường ống.

　Bảng so sánh sơ đồ lọc nước giếng khoan và nước máy thành phố giúp bạn tránh áp dụng sai loại hệ thống cho nguồn nước gia đình.

　Bạn tuyệt đối không nên áp dụng sơ đồ lọc nước máy thành phố cho nguồn nước giếng khoan. Chỉ sử dụng máy lọc RO hoặc cột lọc than hoạt tính đơn lẻ cho nước giếng nhiễm sắt nặng sẽ khiến màng lọc nhanh chóng tắc nghẽn, tuổi thọ thiết bị giảm mạnh và nước đầu ra vẫn không đạt chuẩn an toàn.

Có nên kết hợp máy lọc nước RO vào sơ đồ lọc nước giếng khoan để uống trực tiếp không?

　Bạn nên kết hợp máy lọc RO vào sơ đồ lọc nước giếng khoan nếu muốn nước uống trực tiếp, với điều kiện nước đã qua hệ thống lọc tổng trước khi vào máy RO.

　Điều kiện bổ sung tầng lọc RO cần thiết khi nguồn nước có TDS trên 500 mg/L hoặc nhiễm asen, kim loại nặng. Máy lọc RO sử dụng màng bán thấm kích thước lỗ lọc 0.0001 micromet, loại bỏ đến 99% vi khuẩn, virus, kim loại nặng và chất rắn hòa tan. Nếu đấu nối máy RO trực tiếp vào nguồn nước giếng chưa qua lọc tổng, hàm lượng sắt và cặn cao sẽ làm tắc màng RO chỉ sau 1-3 tháng thay vì tuổi thọ bình thường 18-24 tháng.

Các trường hợp cần bổ sung tầng lọc RO:

　♦ TDS nước sau lọc tổng vẫn trên 500 mg/L

　♦ Nguồn nước nhiễm asen, chì hoặc kim loại nặng

　♦ Gia đình có trẻ nhỏ, người già cần nước uống tinh khiết

　♦ Chi phí bổ sung: 3-8 triệu đồng cho máy RO gia đình

Khi nào cần nâng cấp hoặc thay đổi sơ đồ hệ thống lọc nước giếng khoan hiện tại?

　Bạn cần nâng cấp sơ đồ lọc khi xuất hiện 5 dấu hiệu: nước đầu ra có mùi tanh trở lại, nước chuyển màu vàng hoặc đục, lưu lượng giảm rõ rệt, vật liệu lọc hết tuổi thọ, hoặc kết quả xét nghiệm định kỳ cho thấy nước không còn đạt chuẩn.

　Ngoài 5 dấu hiệu trên, bạn cũng cần cân nhắc thay đổi sơ đồ khi chất lượng nước giếng biến đổi theo mùa (mùa mưa thường khiến sắt và vi khuẩn tăng cao) hoặc khi giếng khai thác lâu năm (trên 5-7 năm) khiến tầng nước ngầm suy giảm chất lượng.

　♦ Tần suất bảo trì khuyến nghị cho hệ thống lọc nước giếng khoan:

　♦ Xả rửa ngược: Mỗi 1-2 tuần, thời gian rửa 20-30 phút/cột lọc

　♦ Kiểm tra vật liệu lọc: Mỗi 6 tháng, quan sát màu sắc và độ kết dính của vật liệu

　♦ Xét nghiệm nước đầu ra: Mỗi 12 tháng, gửi mẫu kiểm tra đầy đủ 8 chỉ tiêu cơ bản

　♦ Thay thế vật liệu lọc: Theo đúng chu kỳ tuổi thọ từng loại (than hoạt tính 12-18 tháng, cát mangan 2-3 năm, hạt Birm 3-5 năm)

　♦ Kiểm tra van và đường ống: Mỗi 3 tháng, phát hiện sớm rò rỉ hoặc hư hỏng gioăng

　Việc tuân thủ lịch bảo trì giúp hệ thống duy trì hiệu suất lọc tối đa, kéo dài tuổi thọ thiết bị và đảm bảo nước sinh hoạt luôn đạt chuẩn QCVN 02:2009/BYT cho cả gia đình.

　Trên đây là những thông tin tổng hợp có liên quan đến cấu tạo, việc tự lắp đặt hoặc thiết kế sơ đồ hệ thống lọc nước giếng khoan cho gia đình, xưởng sản xuất... Để được tư vấn chi tiết hơn về cách xử lý nước giếng khoan, bạn có thể liên hệ với chúng tôi qua Hotline: 0937952286 để được hỗ trợ. Trần Anh là đơn vị chuyên thi công hệ thống lọc nước giếng khoan cho gia đình và các ứng dụng công nghiệp. Với hơn 10 năm kinh nghiệm, chúng tôi có thể mang đến cho bạn những giải pháp lọc nước giếng khoan chính xác, tiết kiệm.
