4 Sơ Đồ Lắp Máy Nước Nóng Năng Lượng Mặt Trời Đúng Kỹ Thuật

　Bạn đang sợ lắp máy nước nóng năng lượng mặt trời sai gây rò rỉ, nước không nóng, hỏng hóc hoặc nước chảy yếu… Hãy tham khảo các sơ đồ lắp máy nước nóng năng lượng mặt trời chi tiết, đúng kỹ thuật và tiết kiệm chi phí nhất cho mọi vị trí từ mái bằng, mái nghiêng, kết hợp bơm tăng áp, máy NLMT tấm phẳng bồn gián tiếp cao cấp của chúng tôi dưới đây nhé!

TẠI SAO CẦN TUÂN THỦ ĐÚNG SƠ ĐỒ LẮP ĐẶT MÁY NƯỚC NÓNG NĂNG LƯỢNG MẶT TRỜI?

　Việc tuân thủ đúng sơ đồ lắp đặt máy nước nóng năng lượng mặt trời không chỉ giúp hệ thống hoạt động ổn định mà còn quyết định đến 90% hiệu suất và tuổi thọ của hệ thống. Có 6 lý do tại sao bạn không được lắp sai sơ đồ:

　► Đảm bảo có nước nóng ở đầu ra, không bị E khí (air).

　► Đảm bảo áp lực nước đầu ra mạnh, đều ở các vòi.

　► Lãng phí vật tư lắp đặt, đường ống, van khóa hoặc phải đục phá sửa chữa lại đường ống …

　► Tránh nguy cơ nổ hoặc biến dạng bình bảo ôn, ống thu nhiệt, tấm thu nhiệt do áp suất cao hoặc chênh lệch nhiệt độ

　► Lắp đúng sơ đồ giúp giảm thất thoát nhiệt lên đến 20% khi để qua đêm.

　► Tránh tình trạng nước nóng chảy ngược vào bồn nước lạnh, đường ống lạnh làm hư hỏng phao, ống nước…

CÁC THÀNH PHẦN TRONG SƠ ĐỒ LẮP MÁY NƯỚC NÓNG NĂNG LƯỢNG MẶT TRỜI

　♦ Bình bảo ôn: Đây là bộ phận lưu trữ nước nóng.

　♦ Ống thu nhiệt thủy tinh chân không, ống dầu hoặc tấm phẳng: Đây là bộ phận chính hấp thụ nhiệt.

　♦ Bình nước phụ và phao cơ (nếu cần): Giải pháp cho trường hợp bồn nước lạnh không lắp cao hơn máy năng lượng mặt trời.

　♦ Hệ thống đường ống, van khóa: Ống nước lạnh vào, ống nước nóng ra (thường dùng ống PPR chịu nhiệt).

　♦ Van một chiều: Ngăn nước nóng chảy ngược lại đường nước lạnh.

　♦ Van xả áp hoặc ống thông hơi: Dùng để giảm áp suất trong bồn bảo ôn khi nước sôi dẫn đến áp suất trong bình tăng cao gây nổ bình bảo ôn hoặc làm bung các gioăng cao su.

　♦ Máy bơm tăng áp (nếu cần): Để tăng áp lực nước xuống các vòi sen, vòi rửa… đều cho tất cả các tầng.

　♦ Nguồn điện: Dây đôi 2.5mm dùng cho bơm tăng áp và điện trở của máy nước nóng NLMT (nếu có).

CÁC SƠ ĐỒ LẮP MÁY NƯỚC NÓNG NĂNG LƯỢNG MẶT TRỜI PHỔ BIẾN

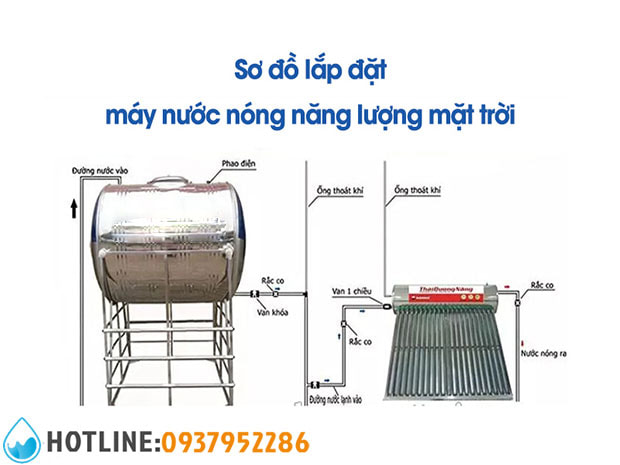

1. Sơ Đồ Cấp Nước Chung Cho Máy Nước Nóng Năng Lượng Mặt Trời

⇒ Lắp đặt bộ khung chân đế chắc chắn. Chọn góc nghiêng tối ưu từ 25 đến 45 độ tùy khu vực địa lý để thu nhiệt tốt nhất.

⇒ Kết nối nước lạnh từ bồn chứa vào bồn bảo ôn bằng ống nhựa PPR chịu nhiệt, có van khóa để khóa nước khi cần bảo trì, sửa chữa.

⇒ Gắn thêm van 1 chiều trước bồn bảo ôn để ngăn nước nóng chảy ngược về bồn chứa nước lạnh.

⇒ Ở đầu ra nước nóng trên bình bảo ôn dùng vật tư ống PPR chịu nhiệt, gắn thêm van khóa để khóa mỗi khi cần ngắt nước nóng xuống nhà.

⇒ Gắn van xả áp hoặc ống thông hơi cho máy nước nóng năng lượng mặt trời.

⇒ Hướng lắp máy nước nóng năng lượng mặt trời là hướng Nam hoặc Đông Nam để thu được nhiều ánh nắng nhất.

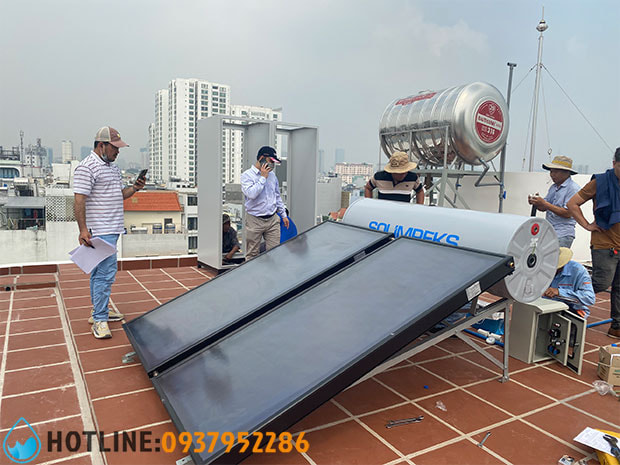

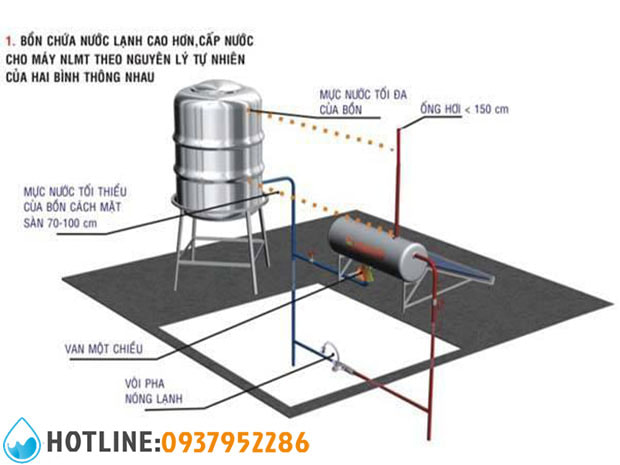

2. Sơ Đồ Lắp Máy Nước Nóng Năng Lượng Mặt Trời Trên Mái Bằng

　► Đặc điểm: Bồn chứa nước sạch được đặt cao hơn máy nước nóng năng lượng mặt trời khoảng 1m.

　► Chi tiết lắp đặt: Nước lạnh chảy tự nhiên từ bồn vào máy năng lượng mặt trời nhờ trọng lực. Sau khi được làm nóng tại ống thủy tinh hoặc tấm thu nhiệt, nước nóng sẽ chảy ngược về bồn chứa và nổi lên trên đỉnh bình bảo ôn theo nguyên lý đối lưu.

　Kết nối đường ống theo sơ đồ nguyên lý chung.

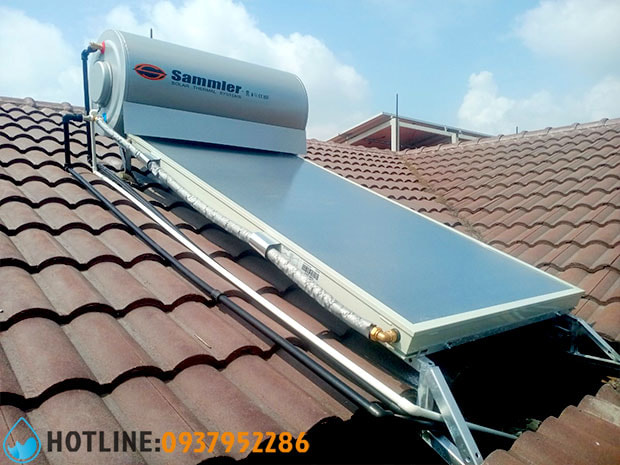

3. Sơ Đồ Lắp Bình Năng Lượng Mặt Trời Trên Mái Nghiêng (Mái Tôn/Mái Ngói)

　► Đặc điểm: Bồn nước thấp hơn hoặc ngang bằng với máy nước nóng năng lượng mặt trời nên lượng nước cấp cho máy NLMT yếu hoặc không có.

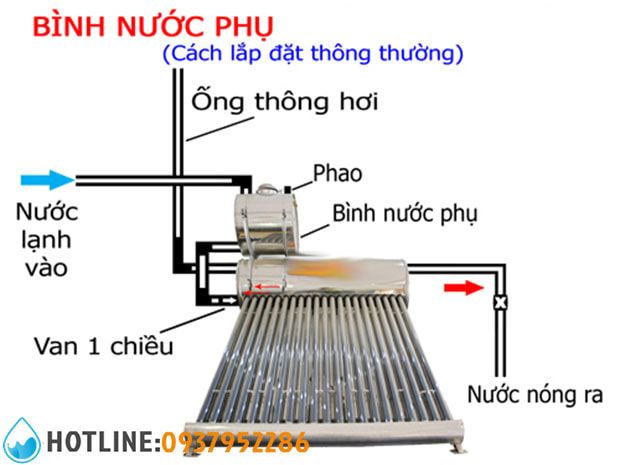

　► Giải pháp: Sử dụng bình nước phụ (bình chứa nhỏ từ 20L - 60L) đặt trên đỉnh bồn bảo ôn của máy nước nóng năng lượng mặt trời ống thủy tinh hoặc ống dầu để cấp nước, gắn phao cơ cho bồn phụ để khóa nước khi đầy, đảm bảo nước luôn đầy trong máy năng lượng mà không làm tràn ra ngoài.

　► Nhược điểm của sơ đồ này là áp lực nước nóng ra thường yếu hơn so với sơ đồ có bồn nước ở cao hơn.

　Kết nối đường ống theo sơ đồ cấp nước chung.

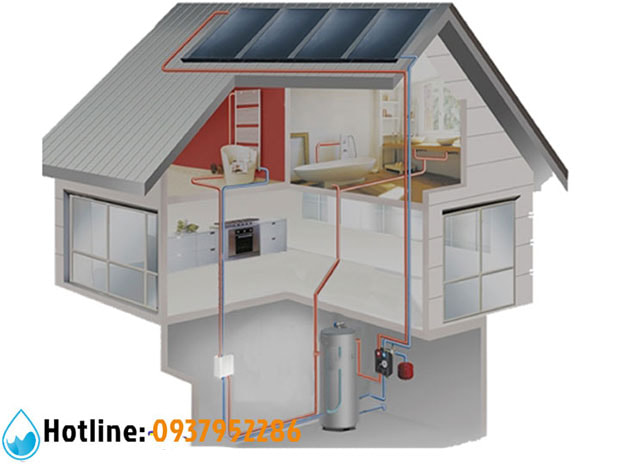

4. Sơ Đồ Máy Nước Nóng Năng Lượng Mặt Trời Kết Hợp Bơm Tăng Áp

　► Trường hợp áp dụng: Dành cho những công trình dùng máy nước nóng năng lượng mặt trời ống thủy tinh không chịu áp nhưng cần áp lực nước mạnh hoặc nguồn nước yếu, nhà dùng nhiều thiết bị vệ sinh hiện đại như sen cây tắm đứng, bồn tắm massage.

　► Lưu ý kỹ thuật: Phải dùng bơm tăng áp chuyên dùng cho nước nóng chịu được nhiệt độ lên đến 100 ∘ C.

　Bơm tăng áp được lắp ở đường nước nóng đi ra từ máy năng lượng mặt trời xuống nhà sử dụng. Khi người dùng mở vòi, bơm được kích hoạt giúp dòng nước ra mạnh hơn.

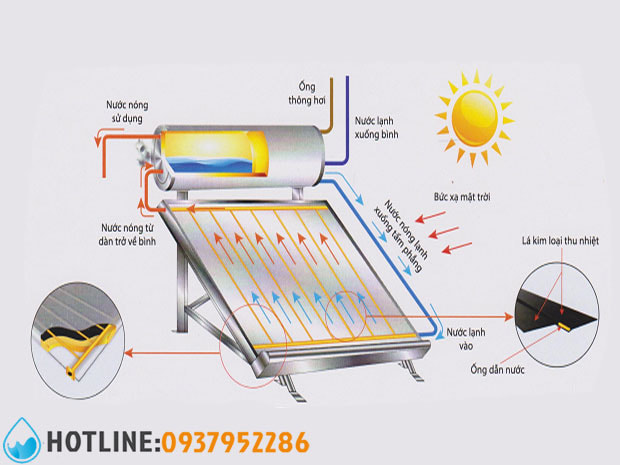

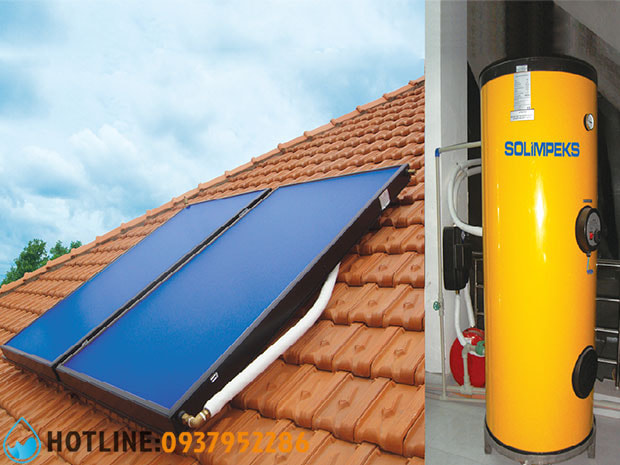

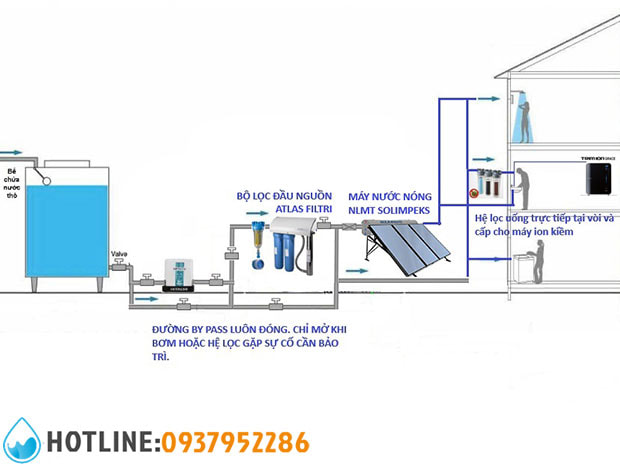

5. Sơ Đồ Lắp Máy Nước Nóng Năng Lượng Mặt Trời Tấm Phẳng

　Với dòng máy nước nóng năng lượng mặt trời tấm phẳng chịu được áp lực cao, sơ đồ lắp đặt thường kết hợp thêm bơm tăng áp đặt trước máy năng lượng để đẩy nước lạnh vào bình bảo ôn. Bơm tăng áp sẽ có nhiệm vụ đẩy nước lạnh vào bồn và đẩy nước nóng xuống nhà sử dụng.

　Bạn có thể kết hợp lắp 1 bơm tăng áp cho cả đường nước lạnh và đường nước nóng với điều kiện sử dụng máy nước nóng năng lượng mặt trời chịu áp (tấm phẳng hoặc ống dầu chịu áp).

6. Cách Lắp Ống Thông Hơi Bình Năng Lượng Mặt Trời

　♦ Ống thông hơi được lắp tại điểm cao nhất trên đỉnh bình bảo ôn (thường là lỗ ren ở phía trên cùng của bình)

　♦ Ống thông hơi phải dùng bằng ống chịu nhiệt PPR, chiều cao phải cao hơn đỉnh bồn nước lạnh ít nhất 20cm để tránh trào nước khi sôi.

　♦ Cố định ống thông hơi vào thân bồn nước hoặc giá đỡ chắc chắn để tránh rung lắc hoặc gãy khi có gió bão.

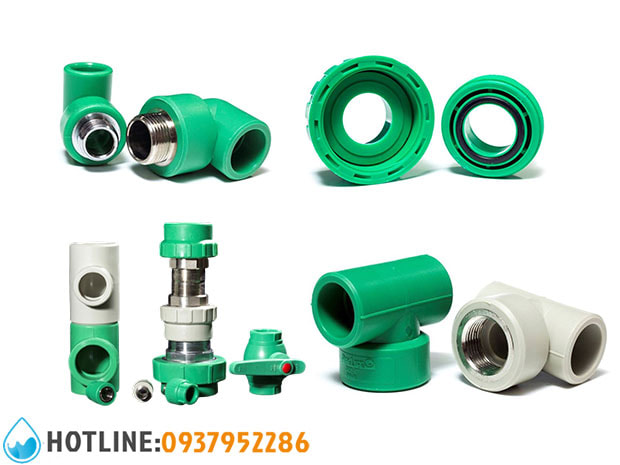

DANH MỤC VẬT TƯ MÁY NƯỚC NÓNG NĂNG LƯỢNG MẶT TRỜI

　Trên đây là 4 sơ đồ lắp máy nước nóng năng lượng mặt trời đúng kỹ thuật nhất hiện nay để bạn có thể tham khảo và làm theo. Nếu cần hỗ trợ, hãy liên hệ với chúng tôi qua Hotline 093 795 2286 ngay. Trần Anh là đơn vị chuyên cung cấp, lắp đặt máy nước nóng năng lượng mặt trời với hơn 15 năm kinh nghiệm, chuyên thi công nhà phố, biệt thự, khách sạn… sản phẩm đa dạng, phục vụ từ dân dụng đến công nghiệp.
